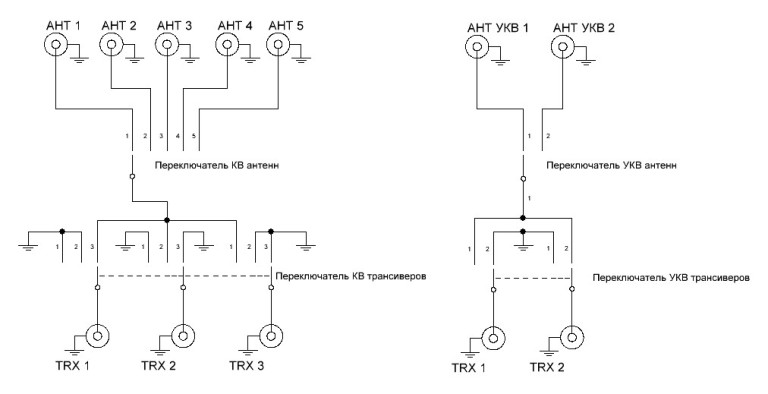

Предлагаю вашему внимаю схему коммутатора антенн на три трансивера.  Хочу сразу обратить ваше внимание, что неиспользуемые антенны не заземляются!  Я пошел немного другим путем, заземляются по входу не используемые трансиверы.  Потому-то я считаю, что самый надежный способ обезопасить свою аппаратуру от статики или тем более от попадания молнии в антенну, это отвернуть  рабьем самого кабеля от переключателя. Так называемый «видимый разрыв» самый надежный.

kom1

kom2

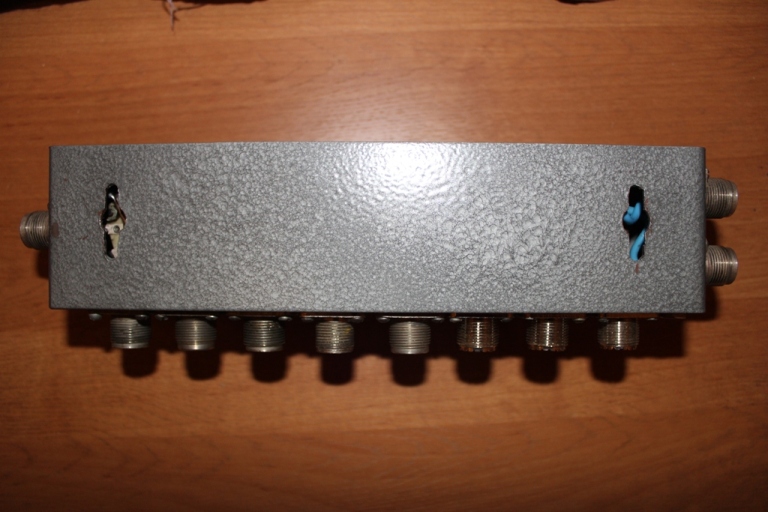

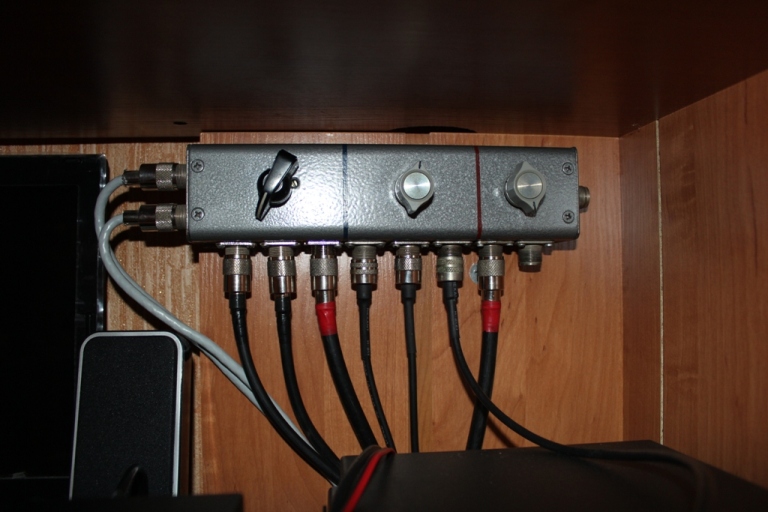

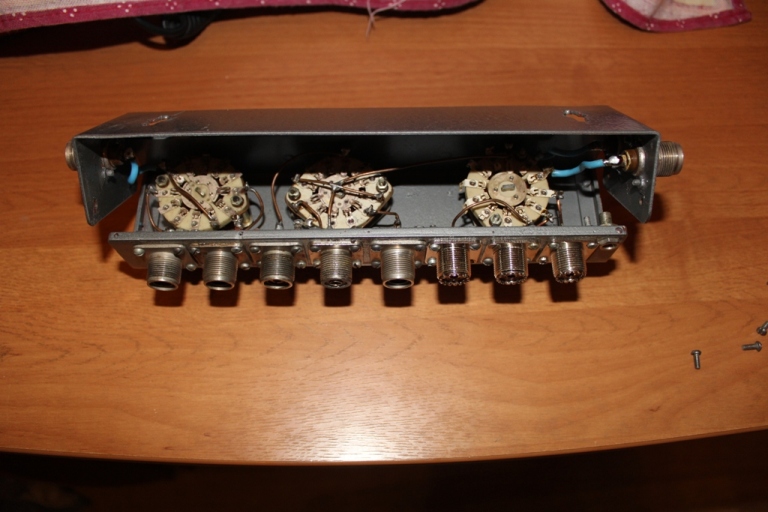

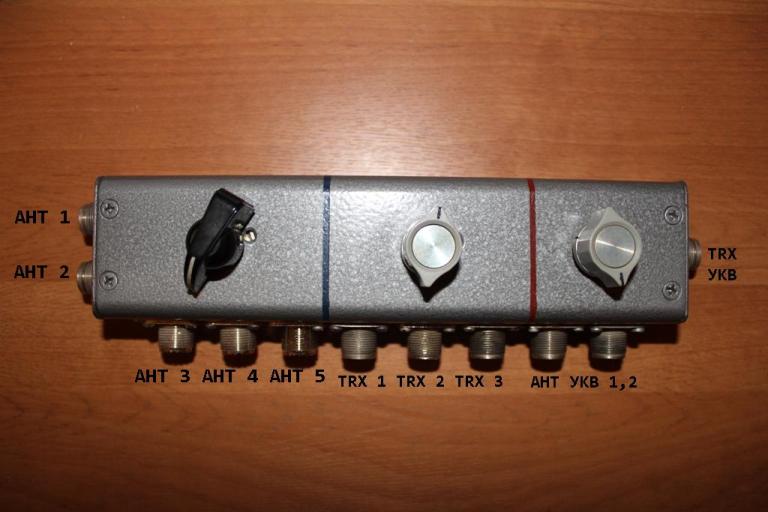

Коммутатор рассчитан на пять антенн.  Также в нем есть отдельно переключатель УКВ трансивера на две антенны. Заземление неиспользуемого трансивера обезопасит  его вход , от попадания на него мощного вч сигнала от работающего трансивера на передачу.  Коммутатор собран из галетных переключателей. Соответственно тройной на три положения, и одинарный на пять, либо более (смотря, сколько у вас антенн).  Корпус коммутатора алюминиевый, с задней П-образной крышкой. В крышке пропилены отверстия для закрепления его на стене.

kom3

kom4

kom5

Павел Краморов RU2DX
